Вывихи — это распространенное повреждение сустава, при котором суставные кости смещаются относительно друг друга из-за травмы. Чаще всего причиной вывиха является механическое воздействие, но иногда его могут спровоцировать туберкулез или артрит.

Эти повреждения хорошо выявляются на рентгенографии и КТ. Однако вывих также приводит к повреждению связок, что можно точно диагностировать только с помощью МРТ.

Наиболее часто встречаются вывихи локтевого, плечевого, коленного суставов и голеностопа. При вывихах рекомендуется проводить исследование МРТ суставов.

Виды вывихов

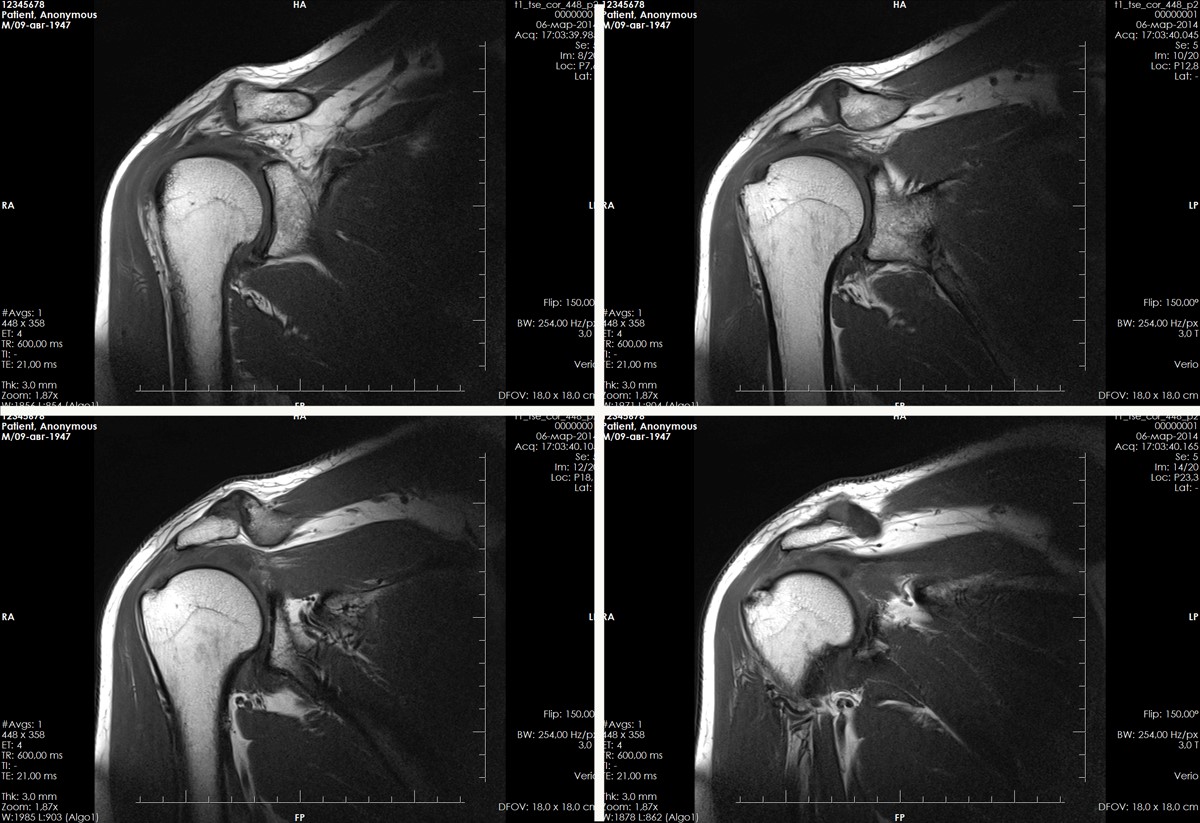

Вывихи плеча на МРТ

Наиболее распространённая травма верхних конечностей — вывих плечевого сустава. Он может быть свежим (первичным) или привычным. В обоих случаях для диагностики повреждений используется МРТ.

Первичный вывих плеча на МРТ.

При механическом воздействии и интенсивных физических нагрузках может возникнуть первичный вывих плеча, также известный как свежий вывих. С помощью МРТ визуализируется структура сустава, соединяющего плечевую кость с лопаткой и ключицей. Магнитно-резонансная томография также показывает ткани, окружающие это сочленение: мышцы, нервы, сухожилия, сосуды и связки.

Привычный вывих плеча на МРТ.

Вывих сустава может возникнуть из-за незначительной травмы или обычных движений. Это состояние связано с патологическими процессами в связочном аппарате сустава. Обследование направлено на определение степени повреждения мышц, суставной капсулы и связок. МРТ может быть выполнено для уточнения результатов КТ и рентгенографии. При привычном вывихе наблюдаются повреждения подлопаточной мышцы и сухожилий, синовит, а также разрыв сегмента суставной губы. МРТ также помогает выявить сдавливание нервных волокон и сосудов плечевого сустава.

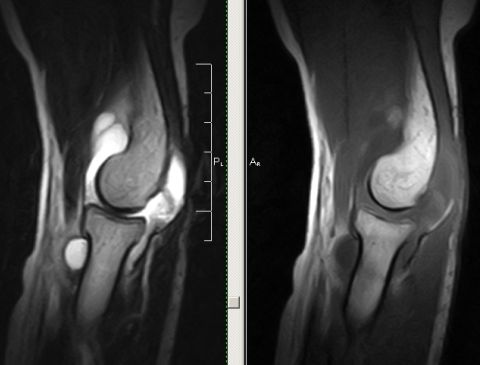

Вывихи локтевого сустава на МРТ

После вывихов плеча и пальцев по частоте идут вывихи локтевого сустава. Обычно такую травму получают в результате автомобильной аварии или падения на вытянутую руку. Риск вывиха локтевого сустава увеличивается при заболеваниях, таких как артроз и артрит.

Важно!

Если у пациента есть внутрисуставной перелом с повреждением связок, рекомендуется пройти МРТ.

Магнитно-резонансная томография позволяет выявить патологические изменения в суставе, возникшие из-за перелома. Обследование покажет состояние связок, хряща и окружающих тканей. Такой уровень детализации, как на МРТ, не обеспечит КТ.

Травмы локтевого сустава могут повредить важные структуры: суставную капсулу, мышечную ткань, нервы, сосуды, связки, синовиальную сумку и сухожилия. Эти повреждения необходимо своевременно выявить для принятия соответствующих мер: вправления кости, наложения гипса или фиксирующей повязки, обездвиживания сустава и ограничения двигательной активности пациента.

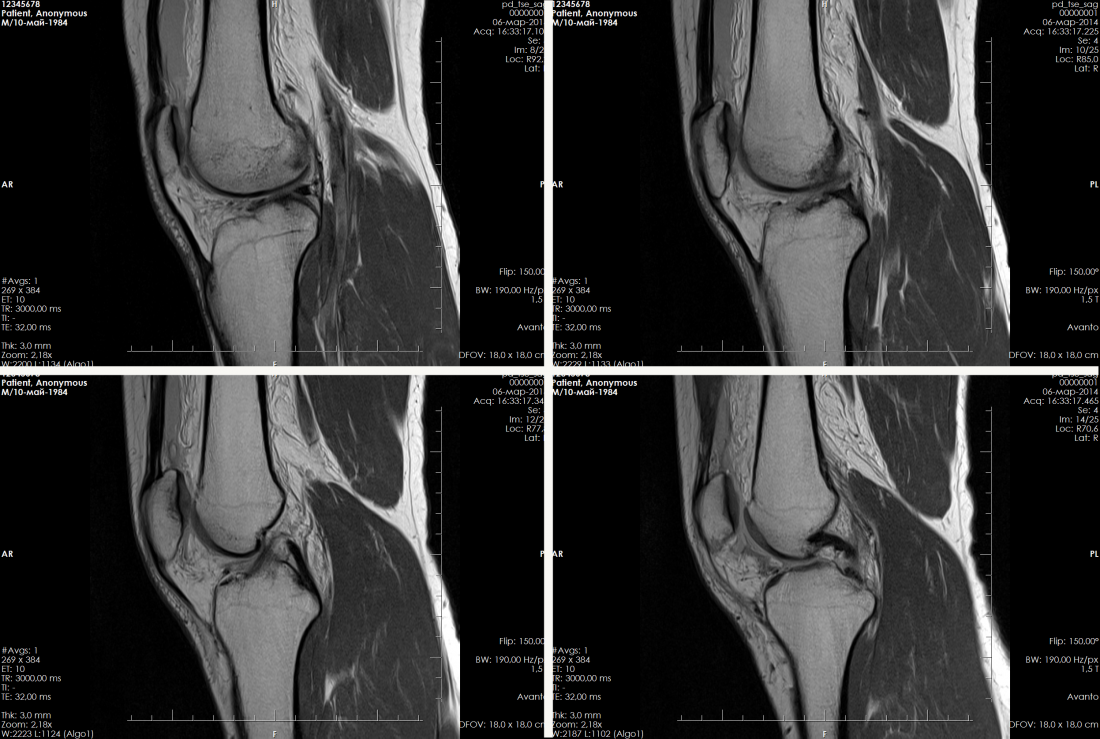

Вывих коленного сустава на МРТ

При этом виде вывиха повреждается капсульно-связочный аппарат, что вызывает сильную боль и усложняет лечение. Выделяют свежий вывих, который возникает впервые, и привычный, когда вывих повторяется и сопровождается разрывом передней крестообразной связки.

Для диагностики травмы коленного сустава проводят МРТ в трех взаимно перпендикулярных плоскостях. Это позволяет выявить даже незначительные патологические изменения в тканях: ушиб костного мозга, повреждения менисков, хрящевой ткани, капсульно-связочного аппарата и мягких околосуставных тканей.

Вывих голеностопного сустава на МРТ

Голеностопный сустав испытывает значительные нагрузки и наиболее подвержен травмам, включая вывихи. При вывихе нарушаются костные взаимодействия в суставе, что сопровождается частичным или полным повреждением капсульно-связочного аппарата.

При первичном вывихе голеностопного сустава пациента направляют на рентгенографию. Однако рентген может не выявить повреждения связок или контузионные повреждения костного мозга. Макро- и микропереломы также могут остаться незамеченными. Поэтому для точной диагностики рекомендуется проведение МРТ. Это исследование позволяет детально оценить состояние травмированного сустава. Если у пациента диагностирован привычный вывих голеностопа, МРТ становится обязательным для выявления причины патологии.

Вывихи возникают в результате травм и представляют собой смещение суставных поверхностей костей. Обычно смещение происходит из-за механического воздействия на сустав. Заболевания, такие как артрит и туберкулез, могут повреждать сустав, увеличивая вероятность вывиха.

Повреждения костей успешно диагностируются с помощью КТ и рентгенографии, но вывихи также затрагивают связки, что точно показывает МРТ. Рассмотрим наиболее распространенные вывихи, для которых может быть назначена магнитно-резонансная томография: МРТ плечевого, локтевого, коленного и голеностопного суставов.

Вывих плеча на МРТ

Вывих плеча — одна из наиболее распространенных травм верхних конечностей. Он может быть первичным (свежим) или привычным. Магнитно-резонансная томография помогает выявить повреждения в суставе и связочном аппарате при обоих типах вывиха.

Первичный вывих плеча на МРТ

Первичный вывих плеча — это травма, возникающая при механическом воздействии на сустав, часто из-за интенсивных физических нагрузок. Такой вывих называют свежим. МРТ плечевого сустава позволяет визуализировать структуру, соединяющую плечевую кость с ключицей и лопаткой, а также окружающие ткани. На снимках МРТ видны связки, мышцы, сухожилия, сосуды и нервы.

Привычный вывих плеча на МРТ

Привычный вывих плеча — это следствие патологических процессов в связочном аппарате сустава. Даже минимальная травма или обычные действия могут вызвать его. Обследование помогает определить степень разрыва капсулы сустава, связок и мышц, а также уточнить результаты рентгенографии и КТ, которые выявляют повреждения костей наряду с МРТ. Признаки привычного вывиха плеча включают травму сухожилий и подлопаточной мышцы, разрыв суставной губы и синовит. МРТ также необходимо для диагностики сдавливания сосудов и нервов плеча.

Вывих локтевого сустава на МРТ

Вывих локтевого сустава по распространенности уступает только повреждениям плеча и пальцев. Обычно он возникает при падении на вытянутую руку или в результате автомобильной аварии. Некоторые заболевания, такие как артрит и артроз, могут увеличить риск вывиха локтевого сустава. Если пациент получил внутрисуставный перелом с повреждением связок, рекомендуется пройти магнитно-резонансное исследование. МРТ локтевого сустава позволяет оценить изменения в суставе, вызванные переломом, включая состояние хряща, связок и окружающих тканей, что невозможно при КТ.

При травмах локтевого сустава могут быть повреждены сосуды, мышцы, нервы, капсулы, связки, сухожилия, синовиальные сумки и другие важные структуры. Эти повреждения могут ограничивать движение и требуют вправления кости и немедленного наложения гипса или фиксирующей повязки.

Вывих коленного сустава на МРТ

Вывих коленного сустава — болезненная травма, сопровождающаяся повреждением капсульно-связочного аппарата. Он может быть свежим (впервые полученным) или привычным (периодически повторяющимся, часто с полным разрывом передней крестообразной связки).

МРТ коленного сустава выполняется в трех взаимно перпендикулярных плоскостях, что позволяет выявить изменения, такие как повреждения внутрисуставного хряща, капсульно-связочного аппарата, менисков, ушиб костного мозга и околосуставных мягких тканей.

Вывих голеностопного сустава на МРТ

На голеностопный сустав приходится наибольшая нагрузка, что делает его наиболее уязвимым среди суставов. Вывих голеностопного сустава — это нарушение костных взаимоотношений, сопровождающееся полным или частичным повреждением капсульно-связочного аппарата.

При первичном вывихе травматолог назначает рентгенографию, которая не всегда выявляет повреждения капсульно-связочного аппарата, контузионные ушибы костного мозга (микропереломы) или макропереломы. Поэтому рекомендуется проводить магнитно-резонансную томографию для детальной оценки сустава. Если у пациента наблюдается привычный вывих, МРТ становится обязательной процедурой для выявления его причины.

Диагностика вывиха на снимках МРТ и КТ плечевого сустава

Механизм вывиха плеча

• Частота составляет 15 случаев на 100 000 человек.
• Наиболее распространённый тип вывихов.
• 50% вывихов затрагивают крупные суставы.
• Предрасполагающие факторы нестабильности плечевого сустава и формирования привычного вывиха включают нарушение центрирования головки плечевой кости в суставной впадине.

Причины: чаще всего травматические, реже — привычные (при слабости капсулы плечевого сустава).

Типы вывиха

Передний вывих (97% случаев) обычно возникает при непрямом приложении силы и сочетании разгибания, супинации и отведения.

Задний вывих (2-3% случаев) также связан с непрямым приложением силы, но происходит при сгибании, пронации и приведении, например, при поражении электрическим током или эпилептическом припадке.

Редкие типы вывихов включают вывих с расхождением крыши плечевого сустава и нижний вывих (выпрямленный вывих).

Какой метод диагностики вывиха плеча выбрать: МРТ, КТ, рентген

Метод выбора

Что покажут рентгеновские снимки при вывихе плеча

• Рентгенологическое исследование в двух проекциях: прямая тангенциальная (касательная) проекция суставной полости и чрезлопаточная проекция.

При переднем вывихе головка плечевой кости располагается спереди и ниже, обычно ниже клювовидного отростка. В редких случаях она может находиться на нижней границе суставной полости.

При заднем вывихе головка плечевой кости перекрывает границу суставной полости, и суставная щель не визуализируется.

Частые сопутствующие повреждения

— Отрыв большого бугорка.

— Повреждение Хилла-Сакса: передний вывих с дефектом кости на заднелатеральной поверхности головки плечевой кости, где она касается нижней границы суставной полости. Возможно изображение в прямой проекции с пронацией плеча.

— Реверсный дефект Хилла — Сакса: возникает при заднем вывихе плечевого сустава, рядом с поврежденным бугорком плечевой кости.

— Повреждение Банкарта: дефект хрящевой ткани и/или кости на нижней границе суставной полости или суставной губы.

a, b Передний вывих плечевого сустава у женщины 46 лет после падения на вытянутую руку. (а) Рентгенологическое исследование правого плечевого сустава в прямой проекции с ротацией туловища на 40° вперед. (b) Y-проекция. Суставная впадина пуста, передненижнее смещение головки плечевой кости ниже клювовидного отростка.

а, b Задний вывих плечевого сустава у женщины 45 лет после падения с велосипеда. (а) Рентгенологическое исследование правого плечевого сустава. Суставная щель в прямой проекции не визуализируется, плечо ротировано медиально. (b) Y-проекция четко демонстрирует задний вывих.

Что покажут снимки КТ плеча при вывихе плечевого сустава

• Особенно показана при подозрении на повреждение Банкарта.
• Возможно проведение компьютерной артрографии: внутрисуставное введение воздуха под прямой визуализацией для получения изображения суставной губы, капсулы сустава и гленоидально-плечевой связки.

Что покажут снимки МРТ плеча при вывихе плечевого сустава

• Метод выбора при подозрении на повреждение суставной губы, связочного аппарата капсулы и вращательной манжеты.
• МР-артрография: инъекция смеси гадолиния и йодсодержащего контрастного вещества.
• Разведение: смесь с физиологическим раствором в соотношении 1:200, йодсодержащего контрастного агента 1:1.

Клинические проявления

Типичные симптомы вывиха плеча:

• Боль
• Ограничение движений
• При передненижнем вывихе плечо отведено от туловища.

Что делать при вывихе плеча и основные методы лечения

• При оказании первой помощи необходимо прекратить любые движения плечом, сразу после травмы приложить холод (лед) и обратиться к врачу. Если вправление невозможно в ближайшее время, следует устранить нагрузку и движения в суставе, сделав фиксирующую повязку.
• Вправление вывиха должен проводить только квалифицированный специалист.
• Закрытое вправление вывиха плеча выполняется после введения мышечных релаксантов и анальгетиков или, при необходимости, в условиях кратковременного наркоза.
• Открытое вправление показано, если закрытое вправление невозможно под анестезией или при наличии перелома кости.
• При привычных вывихах проводится операция по укреплению капсулы плечевого сустава.
• Повторное восстановление оторванного костного или хрящевого фрагмента осуществляется при повреждении по типу Банкарта.
• После вправления вывиха плеча конечность иммобилизуется в среднефизиологическом положении с помощью повязки Дезо на 2-3 недели.
• После снятия повязки начинается функциональное лечение, включая комплекс упражнений для восстановления функции сустава и конечности (ЛФК, массаж, физиотерапевтические процедуры).

Течение и прогноз

• После травматического вывиха плеча может возникнуть склонность к повторным вывихам из-за повреждения капсулы сустава, особенно у молодых пациентов.
• Очень редко наблюдается повреждение подмышечного нерва или артерии.
• Разрыв вращательной манжеты чаще встречается у пациентов старше 40 лет.

Что хотел бы знать лечащий врач

• Повреждение Банкарта
• Сопутствующий перелом
• Направление смещения
• Повреждение Хилла-Сакса
• Корректность расположения суставных поверхностей после вправления.

Советы и ошибки

• Недостаточная диагностика заднего вывиха плеча, особенно при отсутствии тангенциальной (касательной) проекции для визуализации суставной полости.
• Невозможность выявления повреждений кости или суставной губы (необходима КТ!).

Магнитно-резонансная томография (МРТ) в Санкт-Петербурге

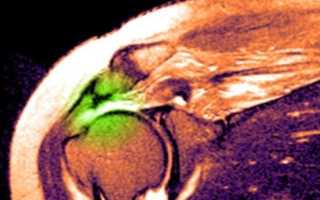

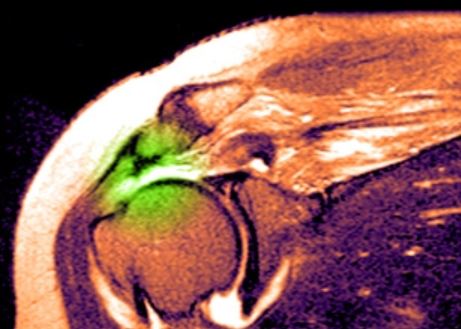

МРТ плечевого сустава. Т2-взвешенная корональная МРТ. Разрыв вращательной манжеты. Цветовая обработка изображения.

Краткие сведения по анатомии плечевого сустава

Движение в плечевом поясе обеспечивают плечевой сустав, акромиально-ключичный и грудинно-ключичный суставы. Также между грудной клеткой и лопаточной костью находится ложный сустав — лопаточно-грудной.

Плечевой сустав — это синовиальный шарнирный сустав, состоящий из полусферической головки плечевой кости и неглубокой суставной (гленоидальной) впадины в лопаточной кости. Впадина в четыре раза меньше головки, что позволяет выполнять широкий спектр движений.

Сверху сустав защищён аркой, образованной клювовидным отростком, акромиальным отростком лопаточной кости и клювовидно-акромиальной связкой. Хрящ, покрывающий головку плечевой кости, толще в центре, чем по периферии, в то время как хрящ суставной впадины толще по периферии. Сустав поддерживают мягкотканевые структуры: суставная капсула, клювовидно-плечевая связка, три гленоплечевые связки, пучки сухожилий грудных мышц спереди, поперечная связка плеча и суставная губа.

Суставная капсула полностью окружает сустав. Она прикрепляется сверху к окружности суставной впадины позади суставной губы и снизу к анатомической шейке плечевой кости. Большой и малый бугорки плечевой кости остаются вне полости сустава, а капсула перекидывается над верхней частью межбугорковой борозды. Капсула свободная и тонкая, что не ограничивает объём движений. Она дополнительно усилена связками вращательной манжеты, образованной сухожилиями четырёх мышц. Суставная губа располагается по краю суставной впадины и выполняет стабилизирующую и амортизирующую функции.

Схема костных структур, образующих плечевой сустав.

Костные структуры плечевого сустава.

Анатомия плечевого сустава. Т1-зависимая МРТ в корональной плоскости. Обозначения: 1 — суставная (гленоидная) впадина, 2 — ключица, 3 — головка плечевой кости, 4 — подлопаточная мышца, 5 — дельтовидная мышца, 6 — длинная головка сухожилия двуглавой мышцы плеча, 7 — надостная мышца, 8 — трапецевидная мышца, 9 — сухожилие надостной мышцы, 10 — верхняя губа.

Типичные повреждения плечевого сустава

Повреждения плечевого сустава встречаются часто. Основные причины — чрезмерные движения в суставе или падение на вытянутую руку. Также нестабильность может возникать из-за заболеваний соединительной ткани. МРТ и рентгенография плечевого сустава являются основными методами диагностики травм.

Наиболее распространённым повреждением является повреждение Банкарта, которое наблюдается примерно в 85% случаев передних смещений травматической этиологии. Это отрыв фиброзного или фиброзно-хрящевого фрагмента от края суставной впадины, где прикрепляется связка, с повреждением суставной губы. Травма может также вызывать костные повреждения, такие как перелом гленоидного кольца спереди, костное повреждение Банкарта (в сочетании с переломом) и перелом большой бугристости.

Разрыв вращательной манжеты — ещё одно характерное повреждение плеча, которое может быть вызвано как травмой, так и дегенеративными процессами. Разрывы бывают полными и неполными. По данным МРТ выделяют три градации, основанные на изменении сигнала на Т2-зависимых томограммах и морфологических изменениях сухожилия.

Травма может привести к вывихам. Нестабильность сустава — это состояние, при котором наблюдаются постоянные нарушения, предрасполагающие к вывиху. Хроническая нестабильность вызывает частые повторные вывихи и подвывихи, что может привести к дегенерации, плечелопаточному периартриту и деформирующему артрозу. Нестабильность проявляется болями, дискомфортом, щелчками в суставе и смещением плеча. Пациенты ощущают скованность и стараются избегать активных и резких движений.

В плечевом суставе также может развиваться импинджмент-синдром, о котором мы говорили в разделе «Какие причины вызывают боли в суставах и их диагностика».

При повреждениях вращательной манжеты могут пострадать и соседние структуры, поэтому МРТ акромиально-ключичного сочленения выполняется совместно с МРТ плечевого сустава.

Диагностика повреждений плечевого сустава

Роль лучевой диагностики в выявлении и стадировании патологий плечевого сустава велика. Правильное применение методов лучевой диагностики предоставляет травматологу необходимую информацию и может исключить необходимость артроскопии.

Рентгенография, хотя и не позволяет выявить разрывы связок и суставной губы, остаётся основным методом диагностики при травмах плечевого сустава. Она помогает обнаруживать переломы, костные дефекты, смещения и свободные фрагменты.

Компьютерная томография (КТ) хорошо визуализирует костные дефекты и дефекты гиалинового хряща суставной впадины. Гиалиновый хрящ, покрывающий головку плечевой кости, виден хуже.

КТ плечевого сустава позволяет выявлять переломы по типу Банкарта и Хилла-Сакса.

Магнитно-резонансная томография (МРТ) плечевого сустава с подавлением сигнала от жира, особенно Т2-взвешенная корональная МРТ, помогает в диагностике. Например, перелом большого бугорка может быть виден на изображении.

Показания к МРТ плечевого сустава включают:

• Подозрение на разрыв вращательной манжеты плеча или проксимальной части длинной головки двуглавой мышцы.
• Травма с подозрением на разрыв суставной губы.
• Травматические изменения, приводящие к нестабильности плечевого сустава или импинджмент-синдрому.

При МРТ плечевого сустава высоким сигналом на Т2-взвешенных изображениях от поверхности сустава до субакромиальной сумки можно косвенно указать на разрыв вращательной манжеты. Частичные разрывы чаще всего наблюдаются на передней поверхности сухожилия m. supraspinatus, реже — у большой бугристости или сухожилия m. infraspinatus.

МРТ плечевого сустава может показать субакромиальное скопление жидкости, что также является косвенным признаком разрыва вращательной манжеты. Частичный разрыв может быть виден на Т1-взвешенной корональной МРТ, а передний разрыв — на Т2-взвешенной.

В Санкт-Петербурге МРТ плечевого сустава проводит профессор Холин А.В. на аппарате открытого типа в клинике ЦМРТ, что обеспечивает высокий комфорт для пациента и разумные цены, а также возможность консультации травматолога.
